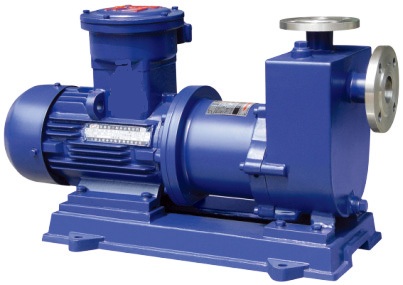

ZMT自吸磁力泵 |
|
ZMT-CEP型自吸式磁力驱动泵(以下简称自吸泵)是根据众用户的要求,在MT-CEP型磁力泵的基础上吸取国外最新技术,并经过本单位工程技术人员反复研究试验而成功的新产品,其性能达到国外同类产品九十年代先进水平。
该泵以静密封取代动密封,使泵的过流部件处于完全密封状态,彻底解决了其它泵机械密封无法避免的跑、冒、滴、漏之弊病,泵体及过流部件的材料均采用了耐腐蚀的不锈钢、碳化硅、四氟石墨等材料制造,即有MT-CEP型磁力驱动泵的功能,又集自吸于一身,不需底阀和引灌水,自吸高度5米以内。
该泵结构紧凑,外形美观、体积小、噪音低、运行可靠、使用维修方便,可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液、毒液、挥发性液体,以及循环水设备配套,特别是易漏、易燃、易爆液体的抽送。
因此,它是有广泛的用途,我们真诚地向用户推荐这种新产品。
|
|
|
|
|
自吸泵工作原理
本泵采用外混式轴向回水泵体结构,泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等部分组成,结构见图。泵启动后,在离心力的作用下,吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物,混合物经蜗壳进入气液分离室,随着速度减慢,导致气水分离,空气由泵出液口排出,液经回水孔返回泵内,经过多次循环,进液管道中的空气被排净,使泵内形成一定的真空度,达到自吸的作用。
|
自吸泵的安装
一、 开箱后检查泵铭牌,校对自吸泵产品主要参数是否与使用要求相符。
二、 自吸泵应水平安装,泵体不得承受管路重量。
三、 泵与管路应保持良好的密封。 |
自吸泵的使用
一、 泵使用前应进行检查、电机风叶要转动灵活、无卡住及异声现象,各紧固件要牢固。
二、 拧开泵上方的加水螺栓,加入储液水不少于泵体容积的三分之二,旋紧螺栓。
三、 接上电源试转一下,从电机端看,运转是否与泵转向标记一致。
四、 泵停止工作前,先关闭排出阀门,在关闭电源,最后关闭吸入管阀门。 |
自吸泵使用应注意事项
一、 因自吸泵轴承的冷却和润滑是靠被输送的介质,所以绝对禁止空运转,同时避免在工作中途停电后再启动时所造成空载运转。
二、 被输送介质中,若含有固体颗粒,泵入口要加过滤网;如含有铁磁质颗粒,需加磁性过滤器。
三、 泵在使用过程中环境应小于40℃,电机温升不得超过75℃。

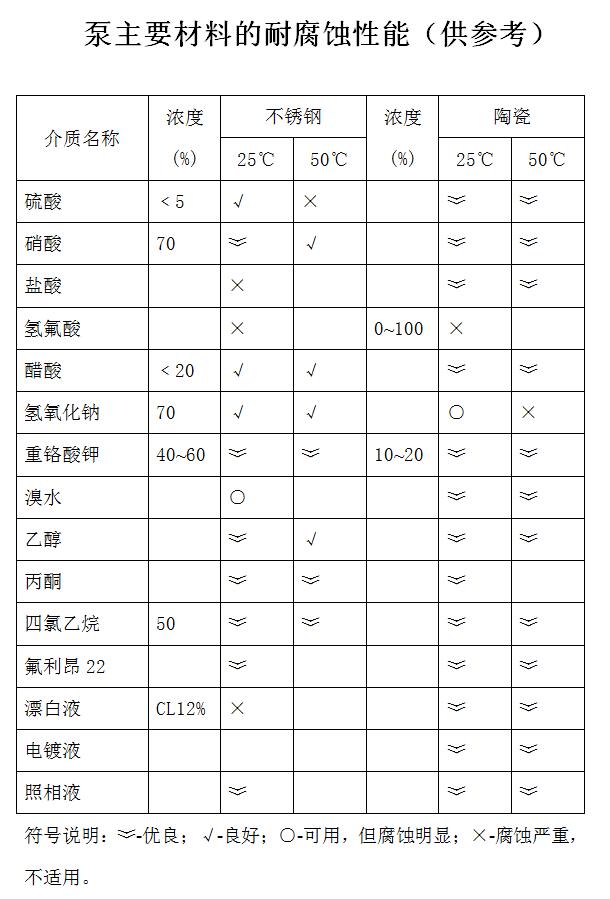

四、 被输送的介质及其温度应在泵材允许的范围内(详见附表)。金属泵的使用温度﹤100℃,被输送的介质比重≦1.3;介质比重﹥1.3时,将影响技术性能。
五、 对于输送液为易沉淀结晶的介质,使用后应及时清洗,排净泵内积液。
六、 自吸泵运行500小时后,应拆检轴承和端面动环的磨损情况,若轴承和轴套的间隙大于0.5~1.0mm,叶轮轴向窜动1.5~2.0mm时,应更换轴承和轴向动环。
|
|
|
|
|

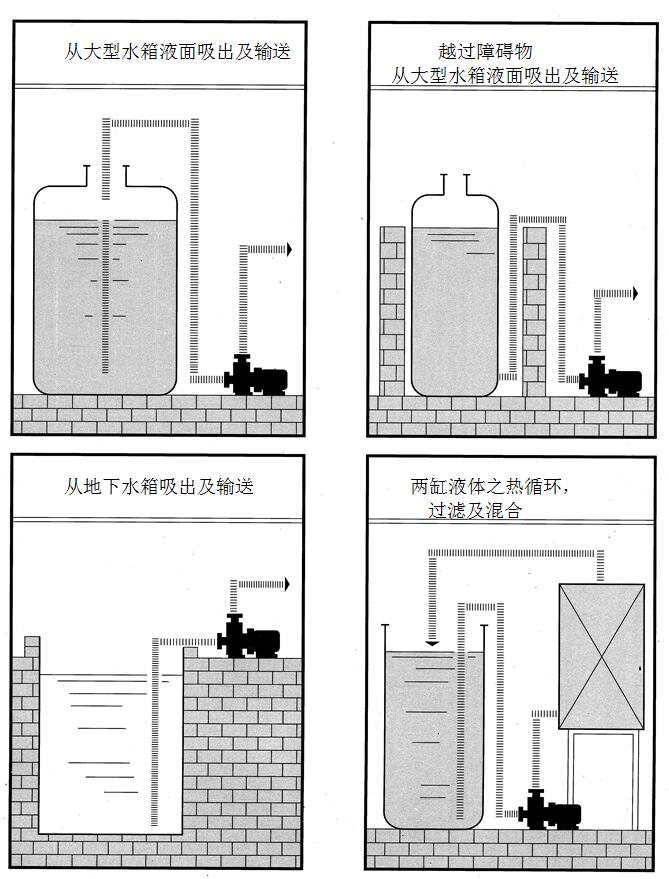

安装实例
|
|
